? O型圈密封的徑向間隙

2024-06-13

O型圈密封的徑向間隙指的是在徑向密封中，被密封件沿著半徑方向的間隙，如下圖所示。在動態(tài)密封時，必須保留一定的最大允許徑向間隙，也就是擠出間隙，但是如果間隙太大，密封件有被擠出的風險，這樣會導致O形圈損壞，這種情況也是不允許的。

O型圈密封的徑向間隙主要取決于系統壓力、橫截面形狀和O型圈的硬度。如果使用擋圈的話，可以允許更大的徑向間隙，因為擋圈可以阻止密封件被擠出的情況。

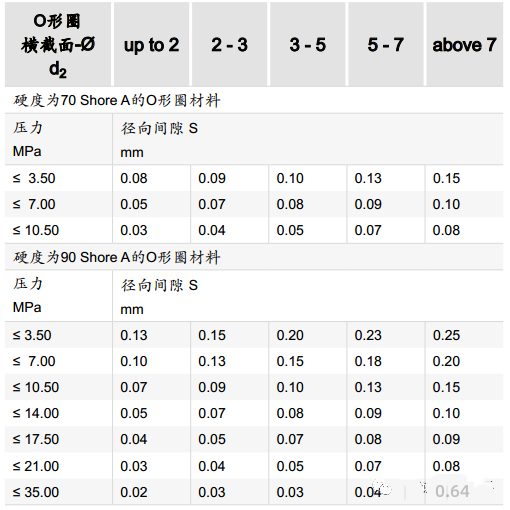

針對徑向密封的動態(tài)密封工況，下表列出了可允許間隙的建議，表中數據來源于特瑞堡密封。它是一個關于O型圈橫截面和shore硬度的函數，適用于除了聚氨酯和FEP/PFA包覆的O形圈之外的所有彈性密封材料。對于壓力超過5 MPa且內徑大于50 mm的O形圈或者壓力超過10MPa且內徑小于50 mm的O形圈，我們推薦使用擋圈。
